Горизонтальный токарный станок с ЧПУ TS120X6000 — это серия прецизионных тяжелых токарных станков с ЧПУ, разработанная компанией Цзинцзя Оборудование на основе глубокого понимания технологии токарной обработки крупногабаритных и тяжелых деталей с учетом передовых отечественных и зарубежных конструкторских решений.
Описание
маркер
Линейка продукции
Горизонтальный токарный станок с ЧПУ TS120X6000 — это серия прецизионных тяжелых токарных станков с ЧПУ, разработанная компанией Цзинцзя Оборудование на основе глубокого понимания технологии токарной обработки крупногабаритных и тяжелых деталей с учетом передовых отечественных и зарубежных конструкторских решений.
Типовые обрабатываемые детали:
Детали типа прокатных валков — подчеркивается высокая точность обработки сложных поверхностей, чистота поверхности и стабильность качества.
Колонны Гринвича — подчеркивается высокая виброустойчивость станка, высокая точность и чистота поверхности при нарезании трапецеидальной резьбы.
Валы электродвигателей, правильные валы — подчеркивается высокая точность на высоких скоростях вращения и стабильность обработки.
Детали цилиндрической формы — при установке расточной оправки станок обеспечивает высокоточную обработку внутренних и наружных цилиндрических поверхностей.
Детали аэрокосмической отрасли и другие — станок оснащается высокожесткой расточной оправкой, что позволяет выполнять точную обработку глубоких отверстий; поддерживается промышленный интерфейс для связи.
Серия типоразмеров продукции
| Модель | Максимальный диаметр обрабатываемой детали над станиной (мм) | Максимальный диаметр обрабатываемой детали над суппортом (мм) | Максимальная длина обрабатываемой детали (мм) |
| TS120 | 1270 | 880 | 6000 |
Области применения
Особенности продукции: высокая точность, высокая жёсткость
Радиальное биение шпинделя — 5 мкм
Номинальный крутящий момент шпинделя — 13700 Н·м
Ширина направляющих станины — 700 мм
Максимальная нагрузка между центрами — 8000 кг
Области применения
Металлургическая промышленность: прокатные валки, роликовые оси, трубные формы
Индустрия термопластавтоматов: колонны Гринвича, направляющие колонны
Машиностроение для угольной промышленности и строительная техника: гильзы гидроцилиндров, штоки поршней
Аэрокосмическая промышленность: детали типа валов и детали цилиндрической формы

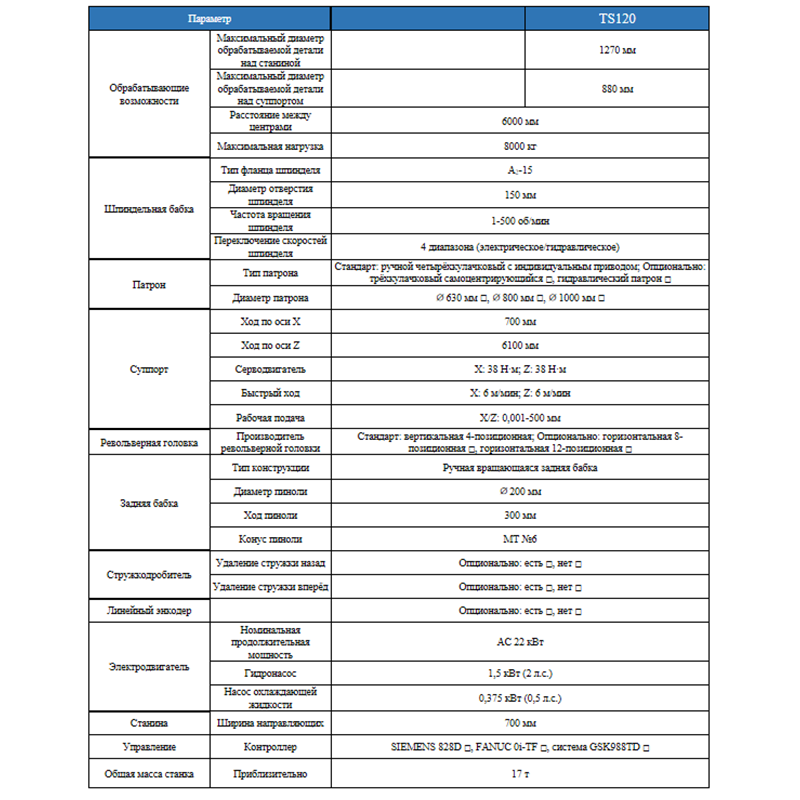

Технические параметры
| Параметр | TS120 | |
| Обрабатывающие возможности | Максимальный диаметр обрабатываемой детали над станиной | 1270 мм |
| Максимальный диаметр обрабатываемой детали над суппортом | 880 мм | |
| Расстояние между центрами | 6000 мм | |
| Максимальная нагрузка | 8000 кг | |
| Шпиндельная бабка | Тип фланца шпинделя | A2-15 |
| Диаметр отверстия шпинделя | 150 мм | |
| Частота вращения шпинделя | 1-500 об/мин | |
| Переключение скоростей шпинделя | 4 диапазона (электрическое/гидравлическое) | |
| Патрон | Тип патрона | Стандарт: ручной четырёхкулачковый с индивидуальным приводом; Опционально: трёхкулачковый самоцентрирующийся □, гидравлический патрон □ |
| Диаметр патрона | ⌀630 мм □, ⌀800 мм □, ⌀1000 мм □ | |
| Суппорт | Ход по оси X | 700 мм |
| Ход по оси Z | 6100 мм | |
| Серводвигатель | X: 38 Н·м; Z: 38 Н·м | |
| Быстрый ход | X: 6 м/мин; Z: 6 м/мин | |
| Рабочая подача | X/Z: 0,001-500 мм | |
| Револьверная головка | Производитель револьверной головки | Стандарт: вертикальная 4-позиционная; Опционально: горизонтальная 8-позиционная □, горизонтальная 12-позиционная □ |
| Задняя бабка | Тип конструкции | Ручная вращающаяся задняя бабка |
| Диаметр пиноли | ⌀200 мм | |
| Ход пиноли | 300 мм | |
| Конус пиноли | MT №6 | |
| Стружкодробитель | Удаление стружки назад | Опционально: есть □, нет □ |
| Удаление стружки вперёд | Опционально: есть □, нет □ | |
| Линейный энкодер | Опционально: есть □, нет □ | |
| Электродвигатель | Номинальная продолжительная мощность | AC 22 кВт |
| Гидронасос | 1,5 кВт (2 л.с.) | |
| Насос охлаждающей жидкости | 0,375 кВт (0,5 л.с.) | |
| Станина | Ширина направляющих | 700 мм |
| Управление | Контроллер | SIEMENS 828D □, FANUC 0i-TF □, система GSK988TD □ |
| Общая масса станка | Приблизительно | 17 т |
Опции конфигурации
Вертикальная 4-позиционная револьверная головка □
Горизонтальная 8-позиционная револьверная головка □
Горизонтальная 12-позиционная револьверная головка □
Четырёхкулачковый патрон с индивидуальным приводом □
Трёхкулачковый гидравлический патрон □
Гидравлическая люнетная опора □
Тяжёлая люнетная опора □
Роликовая опора □
Стружкодробитель □
Расточная оправка □
Гидравлическая вращающаяся задняя бабка □
Система ЧПУ SIEMENS 828D □
Система ЧПУ FANUC 0i-TF □
Стандартные принадлежности
● Пиноль задней бабки
● Анкерные болты
● Руководство по эксплуатации контроллера
● Вращающийся центр
● Комплект инструментов
● Руководство по эксплуатации станка
